砷化鎵(GaAs)霍爾元件信號調理芯片JHM9000

JHM9000是一款為砷化鎵(GaAs)霍爾元件設計的信號調理芯片，可實現比例電壓輸出的線性霍爾傳感器的功能。

JHM9000可以對砷化鎵霍爾元件的靈敏度和靜態電壓進行精確的調整，并進行最高二階的溫度補償，使其具有出色的全溫區（-40°C ~ 125°C）溫度穩定性。芯片內部的高帶寬通信通路設計確保了對磁場變化的快速響應，響應時間低至1.5μs。

用戶通過單線接口(OWI)對內部的可編程存儲器(MTP)進行編程以完成對霍爾元件信號的調整，最多支持4次編程操作。單線接口與比例電壓輸出復用同一管腳，使封裝后的傳感器可使用簡單的3腳封裝完成校準。

JHM9000使用5V單電源電壓并支持高達40V的過壓保護。

關鍵特性：

• 模擬比例電壓輸出

• 工作環境溫度范圍（-40°C ~ 125°C）

• 用戶可編程的靈敏度和靜態電壓及其溫漂補償

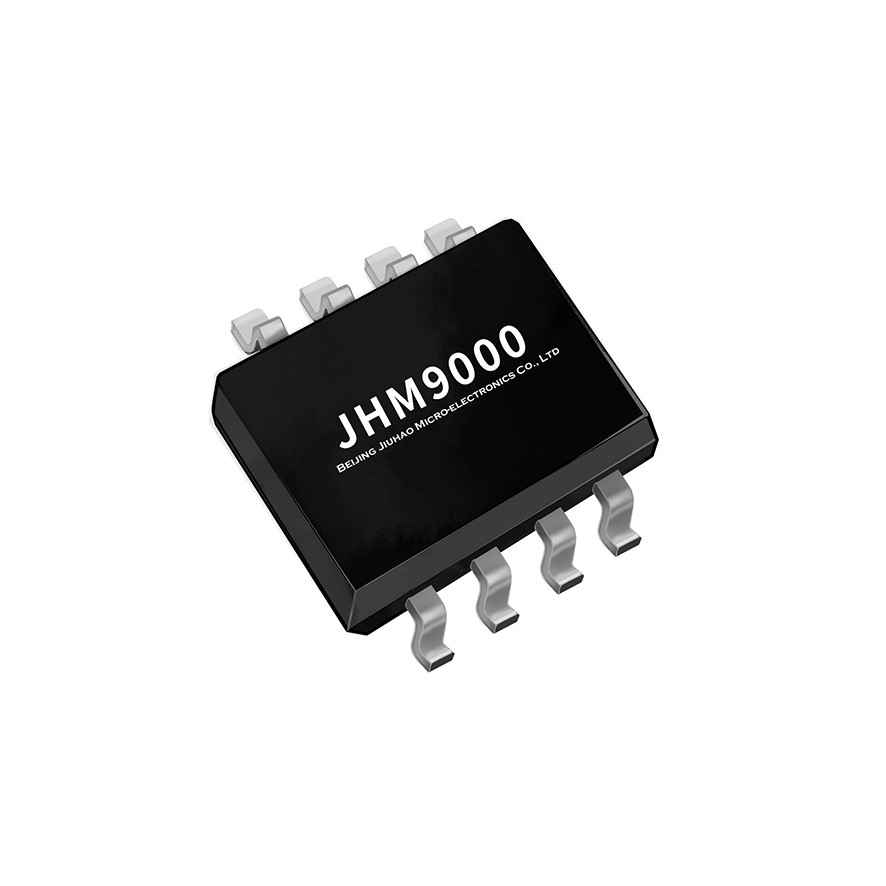

• 提供裸片和SOP8封裝片

• 內部MTP支持4次編程

• 僅使用單線接口完成用戶編程

• 接霍爾元件后對磁場響應時間達1.5μs

• 支持3腳封裝校準

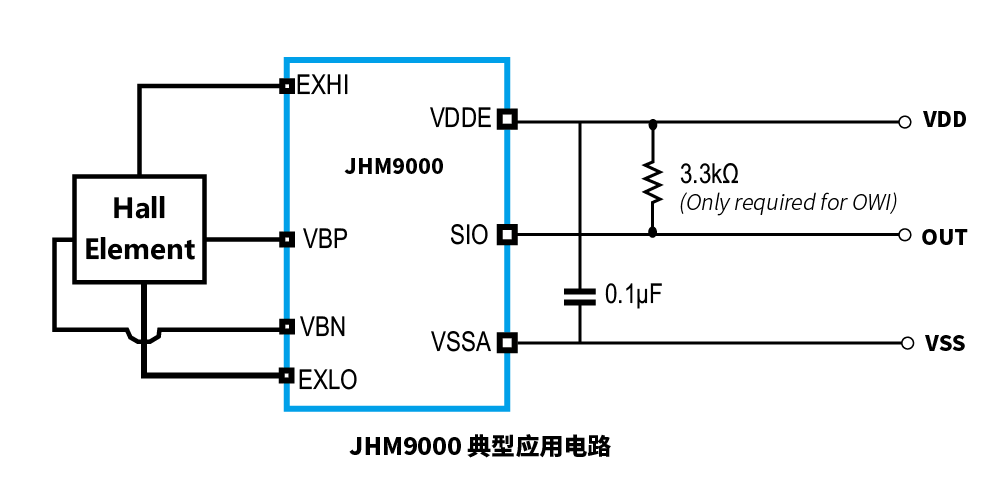

在校準時SIO 需要3.3k 的上拉電阻用于OWI 通信協議，在校準完成后可去掉上拉電阻。SIO 引腳上的負載電容推薦為100pF, 信號帶寬為200kHz?？筛鶕?jù)所需要信號帶寬調整負載電容容值。
