JHM2102信號調理芯片使用指南

JHM2102介紹

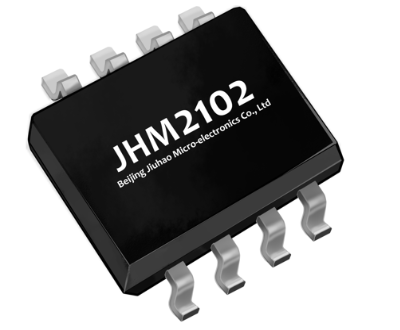

JHM2102是久好電子推出的一款高分辨率陶瓷電容式傳感器信號調理芯片，已成功通過了AEC-Q100 Grade 0級別的認證，性能優異?？梢灾С殖匦?，是國內首款在汽車前裝市場大規模應用的電容信號調理芯片，出貨量已達數千萬顆，錄得的裝車故障率低于百萬分之三（<3ppm），深受客戶好評。

JHM2102供電電壓4.5~5.5V，自帶±40V的過壓和反接防護；~2.5mA的工作平均電流和-40~150℃的汽車級工作溫區；使用標準的3線通信，經過簡單的校準即可輸出需要的標準電壓信號；JHM2102外部電路僅需要幾個電容即可可靠的工作。

用戶校準

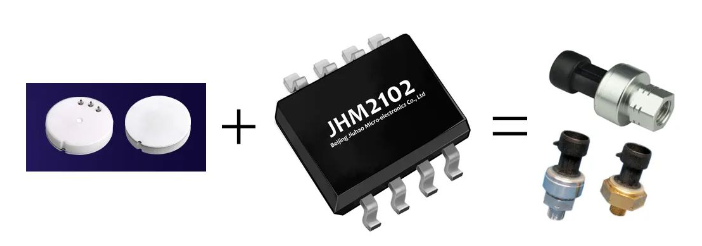

陶瓷電容壓力芯體具有高穩定性、抗腐蝕、抗過載等一系列優點，是一款經過驗證且被廣泛使用的壓力芯體。JHM2102信號調理芯片與陶瓷電容壓力芯體的電容變化特性高度匹配，讓用戶在生產過程中，只需在常溫下采集兩個壓力點的數據即生產出高線性度、低溫漂的壓力傳感器產品，極大提高了生產效率。

陶瓷電容式壓力傳感器因為陶瓷電容自身的溫漂比較小，再采用一款溫漂小的信號調理芯片，就可以實現常溫下采集兩個壓力點的數據完成校準，從而大大地減少生產時間。采用JHM2102芯片的陶瓷電容壓力傳感器生產時間較采用其他芯片的產品就會大幅度縮短，平均每支傳感器的校準時間僅需要6秒鐘，毫無疑問這是具有世界級競爭力的。

批量校準套件

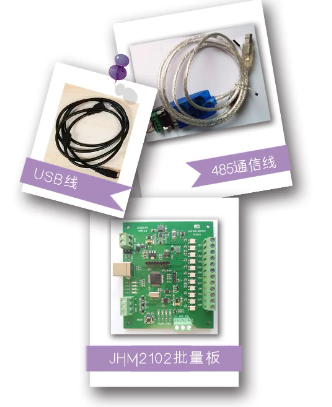

JHM2102批量套件包括1塊JHM2100批量板、一條USB轉RS485線和一條USB線。

JHM2102批量板（MCB2102）可用于JHM2102的批量校準，單塊批量板可同時校準4路傳感器，不支持級聯。JHM2102批量板可選擇USB或RS485與上位機通信。USB轉RS485線（USB-to-RS485-1 Cable）用于連接批量板和電腦，一側是方形口，另一側為接線端子，內帶屏蔽層，最高支持1Mbps傳輸速率。USB線（USB Cable）用于連接通信板和電腦，一側是方形口，另一側為D形口，內帶屏蔽層。

MCB2100還可搭配2100批量校準軟件實現手動校準，對于年產量不高的客戶手動校準可以減少設備投資，校準速度要慢一些，可以達到45S/支?？蛻粢部赏ㄟ^定制工裝夾具和操作軟件的方法做到半自動校準，半自動校準速度可以達到15S/支。

更多關于應用JHM2102陶瓷電容壓力傳感器的方案及參考設計，歡迎致電咨詢北京久好電子科技有限公司。
